ساختار کارت یا تگ RFID چگونه است ؟

ساختار کارت RFID یا ساختار تگ RFID چگونه است ؟

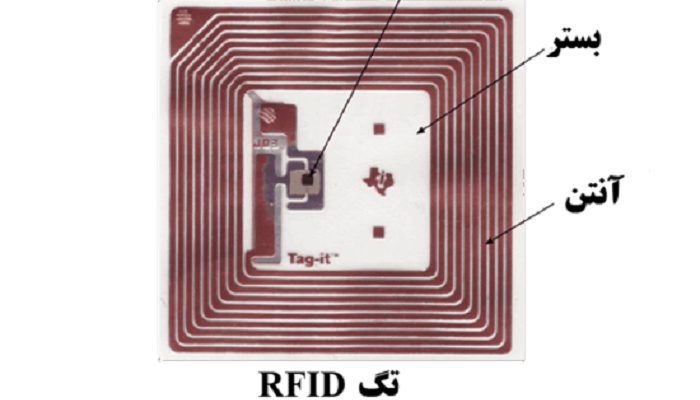

ساختار کارت RFID یا ساختار تگ RFID شامل سه جزء اصلی است : تراشه ، آنتن و بستر کارت یا تگ

۱-تراشه RFID :

اساسا یک مدار یکپارچه است که از هزاران ترانزیستور (ریزپردازنده) تشکیل شده است. که وظیفه ذخیره اطلاعات را دارند و داده ها را ذخیره می کند.

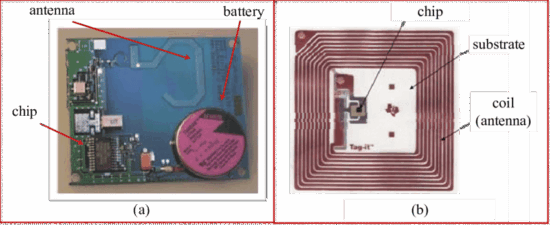

اکنون یک IC نیاز به قدرت الکتریکی برای فعالیت دارد، بنابراین دو راه برای تأمین انرژی وجود دارد:

الف) از طریق یک باتری (فعال)

ب) از طریق انرژی الکترومغناطیسی (پسیو) که توسط آنتن دریافت می شود. کارت خوان RFID این امواج را منتشر می کند

تراشه یا IC اطلاعاتی مانند شناسه، پسورد های رمزنگاری  و غیره را در حافظه خود ذخیره می کند، که عمدتا پاک می شود تا دوباره قابل برنامه ریزی شود.

از آنجایی که IC ها از روی قرص های سیلیسیم  ساخته می شوند، باید از آن ها به دقت حذف شوند تا به آنتن وصل شوند.

قرص سیلیسیم یا قرص سیلیکون( Silicon wafer) یک برش نازک از یک نیمه‌رسانا مانند بلورهای سیلیسیم است که در ساخت تراشه‌های الکترونیکی و دیگر ریز ابزارها کاربرد دارد.

از نمونه تارشه های RFID  می توان به RO ، مایفر mifare ، دسفایر desfire ، برد بلند UHF و NFC اشاره کرد

۲- آنتن کارت RFID :

آنتن بخش مهمی از تگ RFID است. طراحی هندسی آنتن بستگی شدیدی به فرکانس عملکرد و همچنین عملکرد کلی و کاربرد دارد.

هدف اصلی آنتن در تگ فعال انتقال سیگنال و در تگ غیرفعال یا پسیو نمایش سیگنال دریافتی است. در مورد تگ های غیر فعال، همچنین انرژی RF تولید شده توسط خواننده یا (interrogator) را آنتن جمع آوری و برای تامین نیروی IC  خود استفاده می کند.

آنتن ها معمولا از نوارهای فلزی نازک مس، آلومینیوم یا نقره ساخته می شوند. که استفاده از روش سلیک اسکرین (Screen-Printing) در چاپ آنتن بین تولید کننده گان بسیار محبوب است زیرا ارزانتر و ساده تر از سایر روشها است.

۳- بستر یا جنس تگ یا کارت :

بستر در واقع” چسب آنتن و تراشه” است که همه آنها را با هم نگه می دارد و آنتن تگ قبل از اتصال IC به آن چاپ می شود. مواد بستر شامل پلاستیک های نازک، PVC، کاغذ، پلی استر و غیره هستند.

بستر قطعا بر عملکرد آنتن تاثیر می گذارند، بنابراین پارامترهایی برای تنظیم هر نوع از دست دادن که ممکن است رخ دهد تنظیم شوند. برچسب هایی که در محیط های سخت قرار می گیرند، در مواد بستر خود، دوام بیشتری خواهند داشت.

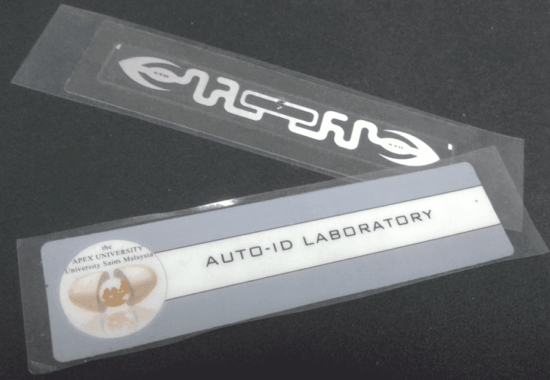

 نمونه تگ و لیبل RFID پسیو :

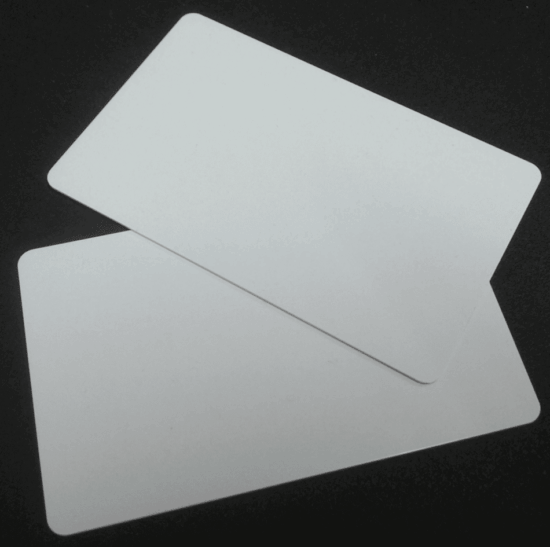

نمونه ساختار کارت RFID با بستر PVC :
