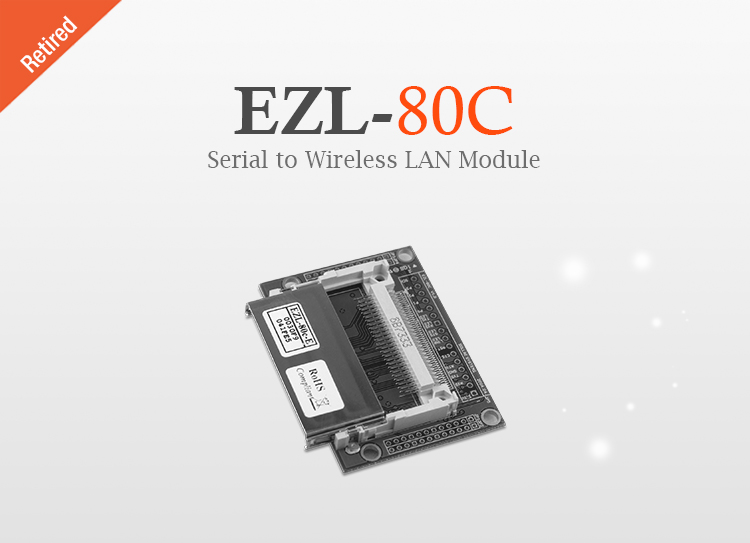

ماژول EZL-80C | مبدل Serial به Wireless LAN

EZL-80C یک ماژول ارتباطی Serial to Wireless LAN Converter از شرکت Sollae Systems است که برای اضافه کردن قابلیت ارتباط بی‌سیم به تجهیزات دارای رابط سریال طراحی شده است. این ماژول داده‌های دریافتی از رابط سریال را پردازش کرده و از طریق شبکه Wireless LAN منتقل می‌کند و در جهت معکوس نیز اطلاعات شبکه را به داده سریال تبدیل می‌کند.

به کمک ماژول EZL-80C می‌توان تجهیزات و سیستم‌هایی را که به‌صورت اولیه فاقد قابلیت شبکه بی‌سیم هستند، از طریق رابط سریال به شبکه متصل کرد. این ویژگی باعث می‌شود EZL-80C در پروژه‌های Embedded، تجهیزات صنعتی، سیستم‌های کنترل و مانیتورینگ و تجهیزات اندازه‌گیری کاربرد داشته باشد.

EZL-80C چیست؟

EZL-80C یک مبدل سریال به Wireless LAN است که به‌عنوان واسط بین تجهیزات دارای UART و شبکه بی‌سیم عمل می‌کند.

این ماژول پردازش ارتباطات TCP/IP را انجام می‌دهد و به دستگاه اصلی اجازه می‌دهد بدون پیاده‌سازی مستقیم تمام قابلیت‌های شبکه، اطلاعات خود را از طریق شبکه بی‌سیم ارسال و دریافت کند. در نتیجه، توسعه‌دهنده می‌تواند قابلیت ارتباط شبکه‌ای را با پیچیدگی کمتر به یک تجهیز موجود اضافه کند. جهت آشنایی بیشتر می توانیدبه این  لینک مراجعه کنید.

ویژگی‌های اصلی EZL-80C

• مبدل Serial to Wireless LAN
• پشتیبانی از استاندارد IEEE 802.11b
• دارای سوکت CF برای کارت Wireless LAN
• پشتیبانی از شبکه‌های Infrastructure و Ad-hoc
• یک رابط UART با سطح 3.3V TTL
• پشتیبانی از سرعت سریال تا 115200bps
• امکان توسعه رابط سریال به RS232، RS422 و RS485
• پشتیبانی از TCP، UDP، IP، ICMP، ARP و DHCP
• پشتیبانی از WEP
• پشتیبانی از IP Filtering و Password
• پشتیبانی از DHCP و PPPoE
• چهار حالت ارتباطی TCP Server، TCP Client، AT Command و UDP
• قابلیت تنظیم با AT Command
• امکان ارتقای Firmware از طریق Serial
• پشتیبانی از نرم‌افزارهای ezConfig و ezSerialConfig
• امکان استفاده از Virtual COM Port با ezVSP
• طراحی کامپکت برای تجهیزات Embedded
• سازگار با الزامات RoHS

رابط سریال EZL-80C

رابط سریال EZL-80C از نوع UART با سطح منطقی 3.3V TTL است و از سرعت‌های ارتباطی 1200 تا 115200bps پشتیبانی می‌کند.

این رابط امکان اتصال ماژول به پردازنده‌ها، میکروکنترلرها و تجهیزات دارای ارتباط سریال را فراهم می‌کند. برای پروژه‌هایی که به رابط‌های صنعتی نیاز دارند نیز امکان توسعه رابط UART به RS232، RS422 یا RS485 وجود دارد.

همچنین برای مدیریت جریان داده، EZL-80C از RTS/CTS Hardware Flow Control و در مستندات آن از XON/XOFF نیز پشتیبانی شده است.

ارتباط Wireless LAN

یکی از بخش‌های اصلی EZL-80C، قابلیت اتصال آن به شبکه بی‌سیم از طریق CF Wireless LAN Card است.

این ماژول از استاندارد IEEE 802.11b پشتیبانی می‌کند و امکان استفاده در دو ساختار شبکه را دارد:

Infrastructure:
در این حالت ماژول از طریق Access Point به شبکه متصل می‌شود.

Ad-hoc:
در این ساختار می‌توان ارتباط بی‌سیم را بدون استفاده از Access Point برقرار کرد.

سوکت CF در EZL-80C

EZL-80C دارای یک CF Card Socket برای استفاده از کارت Wireless LAN است. طبق مستندات محصول، این ساختار ماژولار برای استفاده از کارت‌های WLAN سازگار با این پلتفرم طراحی شده است. بنابراین هنگام استفاده از EZL-80C باید سازگاری کارت CF Wireless LAN مورد استفاده با ماژول بررسی شود.

پروتکل‌ها و حالت‌های ارتباطی

EZL-80C مجموعه‌ای از پروتکل‌ها و حالت‌های ارتباطی شبکه را در اختیار توسعه‌دهنده قرار می‌دهد.

پروتکل‌های پشتیبانی‌شده عبارت‌اند از:

• TCP
• UDP
• IP
• ICMP
• ARP
• DHCP
• WEP

همچنین چهار حالت اصلی ارتباطی برای این ماژول در نظر گرفته شده است:

TCP Server

در حالت TCP Server، ماژول در نقش سرور TCP قرار می‌گیرد و امکان برقراری ارتباط از سمت کلاینت را فراهم می‌کند.

TCP Client

در حالت TCP Client، EZL-80C می‌تواند به یک سرور TCP متصل شده و داده‌های سریال را از طریق شبکه منتقل کند.

AT Command

در حالت AT Command، امکان کنترل و تنظیم برخی قابلیت‌های ارتباطی از طریق دستورات AT فراهم می‌شود.

UDP

حالت UDP برای پروژه‌هایی کاربرد دارد که انتقال داده با پروتکل UDP موردنیاز است.

کاربردهای EZL-80C

تجهیزات صنعتی

EZL-80C می‌تواند برای اضافه کردن ارتباط بی‌سیم به تجهیزات صنعتی دارای رابط سریال مورد استفاده قرار گیرد.

سیستم‌های کنترل و مانیتورینگ

در سیستم‌های کنترل و مانیتورینگ، این ماژول می‌تواند امکان ارسال و دریافت اطلاعات تجهیزات سریال از طریق شبکه بی‌سیم را فراهم کند.

تجهیزات اندازه‌گیری

تجهیزات اندازه‌گیری که اطلاعات خود را از طریق UART یا رابط‌های سریال ارسال می‌کنند، می‌توانند با استفاده از یک راهکار Serial-to-WLAN به شبکه متصل شوند.

تجهیزات Embedded

یکی از کاربردهای اصلی EZL-80C، استفاده در سیستم‌های Embedded و تجهیزات سفارشی است؛ به‌خصوص زمانی که توسعه‌دهنده می‌خواهد قابلیت Wireless LAN را بدون طراحی یک راهکار شبکه کامل از ابتدا به دستگاه اضافه کند.

تجهیزات تشخیص خودرو

در مستندات محصول، Automobile Diagnosis Equipment نیز به‌عنوان یکی از کاربردهای EZL-80C ذکر شده است.

نرم‌افزارهای EZL-80C

برای پیکربندی و تست EZL-80C ابزارهای مختلفی ارائه شده است.

ezConfig:
ابزار تنظیم و مانیتورینگ ماژول از طریق Wireless LAN.

ezSerialConfig:
ابزار پیکربندی ماژول از طریق رابط سریال.

ezTerm:
ابزار تست ارتباط Socket.

ezVSP:
درایور Virtual COM Port برای Windows که امکان ایجاد ارتباط میان پورت مجازی و شبکه را فراهم می‌کند.

همچنین امکان ارتقای Firmware از طریق رابط سریال وجود دارد.

مشخصات فنی EZL-80C

مشخصات	مقدار
مدل	EZL-80C
نوع محصول	Serial to Wireless LAN Converter
سازنده	Sollae Systems
استاندارد Wireless LAN	IEEE 802.11b
رابط شبکه	CF Card Socket
رابط سریال	UART
سطح منطقی	3.3V TTL
سرعت سریال	1200 تا 115200bps
کانکتور سریال	Header با گام 2.54mm، 16 پین
پروتکل‌ها	TCP, UDP, IP, ICMP, ARP, DHCP, WEP
حالت‌های ارتباطی	TCP Server, TCP Client, AT Command, UDP
شبکه	Infrastructure / Ad-hoc
امنیت	WEP، IP Filtering، Password
تغذیه	3.3V ±0.3V
جریان مصرفی معمول	حدود 10mA، بدون احتساب کارت CF
ابعاد	60 × 56 × 10 میلی‌متر
وزن	حدود 10 گرم
دمای کاری	حدود 0 تا 70°C
کنترل جریان	RTS/CTS و XON/XOFF
ارتقای Firmware	از طریق Serial
سازگاری	RoHS

مشخصات فوق از دیتاشیت و راهنمای کاربری EZL-80C استخراج شده‌اند.

مزایای EZL-80C

تبدیل آسان Serial به Wireless LAN

مهم‌ترین کاربرد EZL-80C، ایجاد ارتباط بین تجهیزات سریال و شبکه بی‌سیم است. این ویژگی به توسعه‌دهندگان اجازه می‌دهد تجهیزات قدیمی یا جدید دارای رابط سریال را به شبکه متصل کنند.

کاهش پیچیدگی توسعه شبکه

با استفاده از یک مبدل اختصاصی Serial-to-WLAN، بخشی از پردازش ارتباطات شبکه توسط ماژول انجام می‌شود و توسعه‌دهنده می‌تواند تمرکز بیشتری روی نرم‌افزار و عملکرد اصلی دستگاه داشته باشد.

امکان کنترل و مانیتورینگ از راه دور

اتصال تجهیز سریال به شبکه می‌تواند امکان ارسال اطلاعات، دریافت فرمان و کنترل تجهیزات از طریق شبکه را فراهم کند. Sollae نیز گسترش فاصله ارتباط سریال و امکان کنترل و مانیتورینگ از راه دور را از کاربردهای EZL-80C معرفی کرده است.

مناسب برای تجهیزات Embedded

ابعاد کوچک و ساختار ماژولار EZL-80C آن را برای طراحی تجهیزات Embedded و محصولات سفارشی مناسب می‌کند.

EZL-80C برای چه پروژه‌هایی مناسب است؟

اگر پروژه‌ای دارید که در آن یک میکروکنترلر یا تجهیز سریال باید با کامپیوتر، سرور یا تجهیز دیگری از طریق شبکه بی‌سیم ارتباط برقرار کند، EZL-80C می‌تواند یک راهکار مناسب برای این معماری باشد.

این محصول به‌خصوص در پروژه‌های قدیمی یا تجهیزاتی که از ابتدا برای ارتباط شبکه‌ای طراحی نشده‌اند، می‌تواند کاربرد داشته باشد.

وضعیت تولید EZL-80C

نکته مهم برای خریداران این است که EZL-80C در حال حاضر محصول بازنشسته (Retired/Discontinued) محسوب می‌شود. صفحه رسمی Sollae اعلام کرده که این مدل متوقف شده و محصولات CSW-M85 و CSW-M83 به‌عنوان جایگزین معرفی شده‌اند.

بنابراین اگر EZL-80C را در فروشگاه عرضه می‌کنی، بهتر است وضعیت آن را شفاف اعلام کنی و در صورت موجود بودن، آن را به‌عنوان محصول مناسب برای پروژه‌های موجود یا تعمیر و جایگزینی تجهیزات قدیمی معرفی کنی.

خرید ماژول EZL-80C

EZL-80C Sollae یک مبدل Serial به Wireless LAN برای اتصال تجهیزات دارای رابط سریال به شبکه بی‌سیم است. پشتیبانی از UART با سطح 3.3V، سرعت تا 115200bps، استاندارد IEEE 802.11b، سوکت CF، پروتکل‌های TCP/IP و UDP و حالت‌های مختلف ارتباطی، این محصول را به یک راهکار کاربردی برای پروژه‌های Embedded و صنعتی تبدیل کرده است.

با توجه به متوقف شدن تولید این مدل، هنگام خرید باید سازگاری EZL-80C با کارت Wireless LAN، تجهیزات سریال و معماری پروژه بررسی شود.
